완전 초짜 VVVV : 비교연산과 불린 연산

▷비교연산

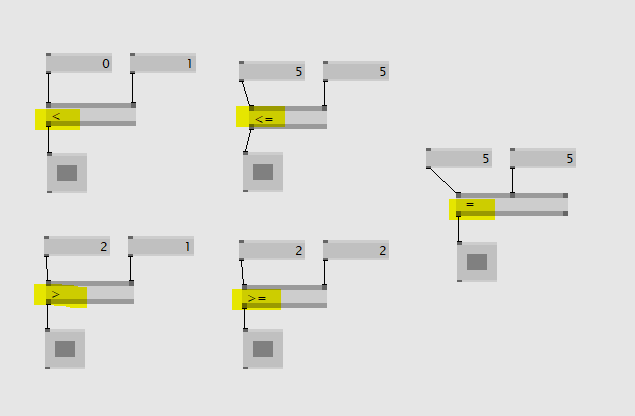

 비교 연산을 다룰 수 있는 노드를 살펴보자. 비교 연산이란 말 그대로 크다, 작다, 같다 등의 수치값을 비교하는 연산을 말한다. < / <= / > / >= / = 의 5가지의 노드들의 아웃풋핀에 토글박스를 연결하면, 인풋핀의 값이 참일 경우는 토글박스가 켜지고 인풋핀의 값이 거짓일 경우는 토글박스가 꺼지게 표현된다.



---



▷불린 연산

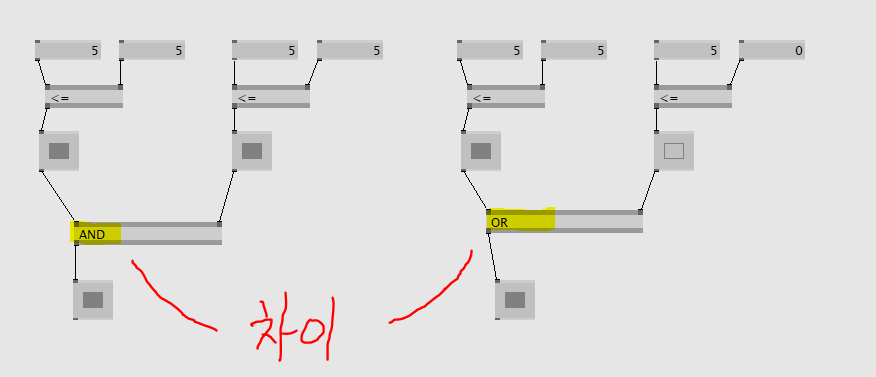

 불린 연산은 참 혹은 거짓을 판별하는 노드이다. AND노드는 인풋핀의 값이 모두 참일 경우만 참으로 표현되지만, OR노드의 경우 인풋핏 둘 중 하나만 참이어도 참으로 표현된다. 위의 비교연산 노드와 마찮가지로, 아웃풋핀에 토글박스를 연결하면 토글박스의 켜지거나 꺼진 상태를 보고 참 거짓을 판별할 수 있다.



---



▷change 노드 / toggle 노드 / flipflop 노드

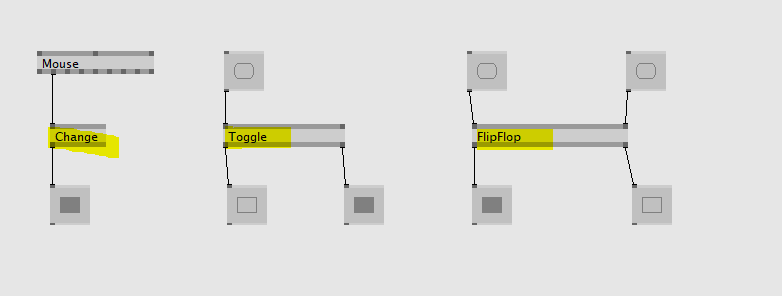

 유사한 방식으로 사용될 수 있는 다른 노드들 3가지를 살펴보자.



-Change노드 : 값이나 자료(데이터)가 변화가 생기면 참 값을 반환하는 노드

-Toggle노드 : 값이나 자료(데이터)가 입력되면 좌우로 번갈아가며 분배하는 노드

-FlipFlop노드 : 값이나 자료(데이터)가 입력되면 어느쪽에서 입력되었는지 판별해 그대로 분배하는 노드



 실제 어떤 방식으로 작동하는지 아래 데모영상을 통해 확인해볼 수 있다.
